MPPT teknolojisini kullanır. Maks. 100V güneş girişi, 12V / 24V otomatik çalışma sağlar. Ayrıca 32 bit CPU ile çalışır, bu nedenle kararlılık ve hız garanti edilebilir. Senkron doğrultucu teknolojisine dayalı olarak, devrenin transfer verimliliği% 98,5'e ve Pmax izleme doğruluğu% 99,5'e kadar çıkar. Böylece MPPT'miz, güneş ışığı hızla değiştiğinde bile en kısa sürede (10 ~ 20sn) doğru Pmax değerini izleyebilir. Kötü hava koşullarını veya zayıf güneş ışığını mükemmel bir şekilde takip eder.
Koruma
Güç Sınırlı Koruma
Solar şarjın gücü, Şarj Kontrol Cihazının nominal gücünü aştığında, HEGEL kontrol cihazı giriş gücünü sınırlar ve kontrolöre zarar vermeden kontrolörün nominal gücünde çalışır.
HEGEL MPPT Şarj Kontrol Cihazları kurulu olduğu sistemde, güneş panelinin gücü, denetleyicinin nominal gücünden fazla olabilir. Ancak 2 katını geçemez.
Uygulama
Lityum Aküyü destekler
Özellikle Lityum Akülü sistemleri, RVS, iletişim baz istasyonları vb. Birçok farklı alanda kullanılabilir
Hızlı takip etme
Düşük Güneşlenme de çalışma
Hızlı İzleme
Düşük ışık koşullarında HEGEL Solar Şarj Kontrol Cihazı MPPT'yi hızlı bir şekilde takip edebilir.
Gün içerisinde ışık değişimleri olması durumunda, zamanında ve doğru bir şekilde takip yapabilmektedir.
Düşük parazit genliği ile hızlı yanıt arasında iyi bir denge sağlayabilir ve ayrıca birden fazla pik olması durumunda MPPT'yi tanımlayabilir.
Temel Sistem ve Güç Özellikleri
-

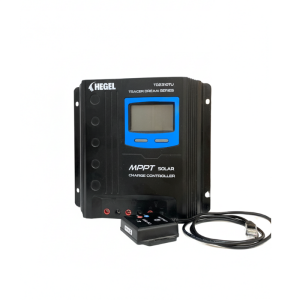

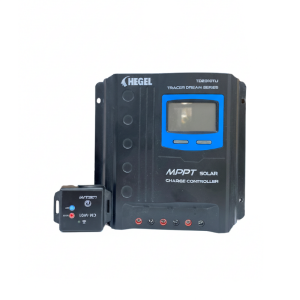

Model: TD2310TUW
-
Sistem Voltajı: 12V/24V DC otomatik algılama
-
Çalışma Voltaj Aralığı: 8V∼32V
-
Anma Şarj Akımı: 30A
-
Anma Deşarj Akımı: 30A
-
Öz Tüketim (Kendi Tüketimi): <23mA
-
Topraklama: Ortak Pozitif
Güneş Paneli (PV) Girişi
-
Akü Türleri: VRLA (Varsayılan), Jel, Sulu ve Lityum piller.
-
Akü Aşırı Gerilim Koruması: 16.5V (24V için ×2; 48V için ×4).
-
USB Çıkışı: 1 adet 5V DC/1A.
-
Deşarj Devresi Voltaj Düşüşü: ≤0.25V.
-
RS485 Arayüzü: Opsiyonel.
-
Çalışma Sıcaklığı: −20∘C∼+50∘C aralığında sürekli tam yükte çalışabilir.
-
Su Geçirmezlik Sınıfı: IP32.
-
Bağıl Nem: ≤%95 (yoğuşmasız).
-
Genel Boyutlar (U×G×Y): 195×183×54mm.
-
Ağırlık: 1.2Kg.
-
Terminaller: 16mm2/6AWG.
-
Montaj Deliği Ölçüsü: 5mm.
