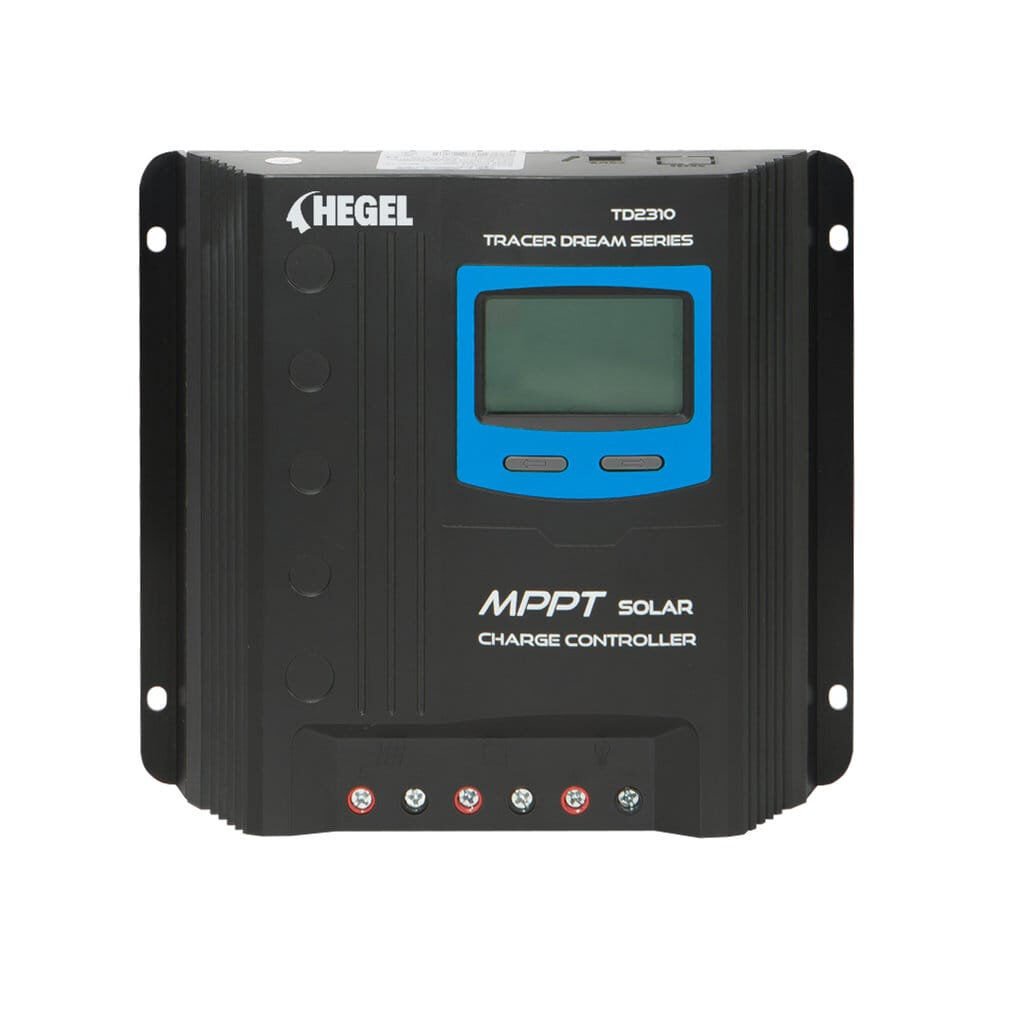

30A MPPT ŞARJ KONTROL CİHAZLARI

TEKNİK BİLGİLER

Model: TD2310TU

Bu cihaz, 12V/24V DC otomatik algılamalı bir sistem voltajına sahiptir ve 8V ile 32V arasındaki bir çalışma voltaj aralığında çalışır. Hem anma şarj hem de deşarj akımı 30A'dir.

Güneş Paneli (PV) ve MPPT Bilgileri

Cihaz, güneş panellerinden gelen gücü optimize etmek için MPPT (Maksimum Güç Noktası Takibi) teknolojisini kullanır. MPPT voltaj aralığı, akü voltajı +2V'tan başlar ve 75V'a kadar çıkar.

• Maksimum PV açık devre voltajı, 25∘C'de 95V, minimum çalışma sıcaklığında ise 100V'dur.

• Cihazın desteklediği maksimum PV giriş gücü, $12\text{V}$ sistemler için $390\text{W}$ ve $24\text{V}$ sistemler için $780\text{W}$'tır.

• Topraklama yapısı Ortak Pozitif'tir.

Akü Yönetimi ve Koruma

TD2310TU; VRLA (Varsayılan), Jel, Sulu ve Lityum dahil olmak üzere çeşitli akü türlerini destekler.

12V sistem için varsayılan şarj ve koruma parametreleri aşağıdadır (Bu değerler 24V için ×2, 48V için ×4 katıdır ve ayarlanabilir):

• Düşük Voltajdan Ayırma (LVD): Varsayılan 11.0V (Ayarlanabilir aralık: $9\text{V}\sim 12\text{V}$)

• Düşük Voltajdan Geri Dönüş (LVR): Varsayılan 12.6V (Ayarlanabilir aralık: $11\text{V}\sim 13.5\text{V}$)

• Tampon Şarj Gerilimi: Varsayılan 13.8V (Ayarlanabilir aralık: $13\text{V}\sim 15\text{V}$)

• Hızlı Şarj (Boost) Voltajı: Varsayılan 14.4V (Ayarlanabilir aralık: $13\text{V}\sim 17\text{V}$)

• Akü Aşırı Gerilim Koruması: 16.5V

• Akü voltajı 12.6V'tan az ise otomatik besleme 2 saat sürer.

• Sıcaklık Kompanzasyonu: 12V sistem için -24mV/∘C'dir.

Cihazın deşarj devresi voltaj düşüşü $\le 0.25\text{V}$ ve öz tüketimi 23mA'den düşüktür.
