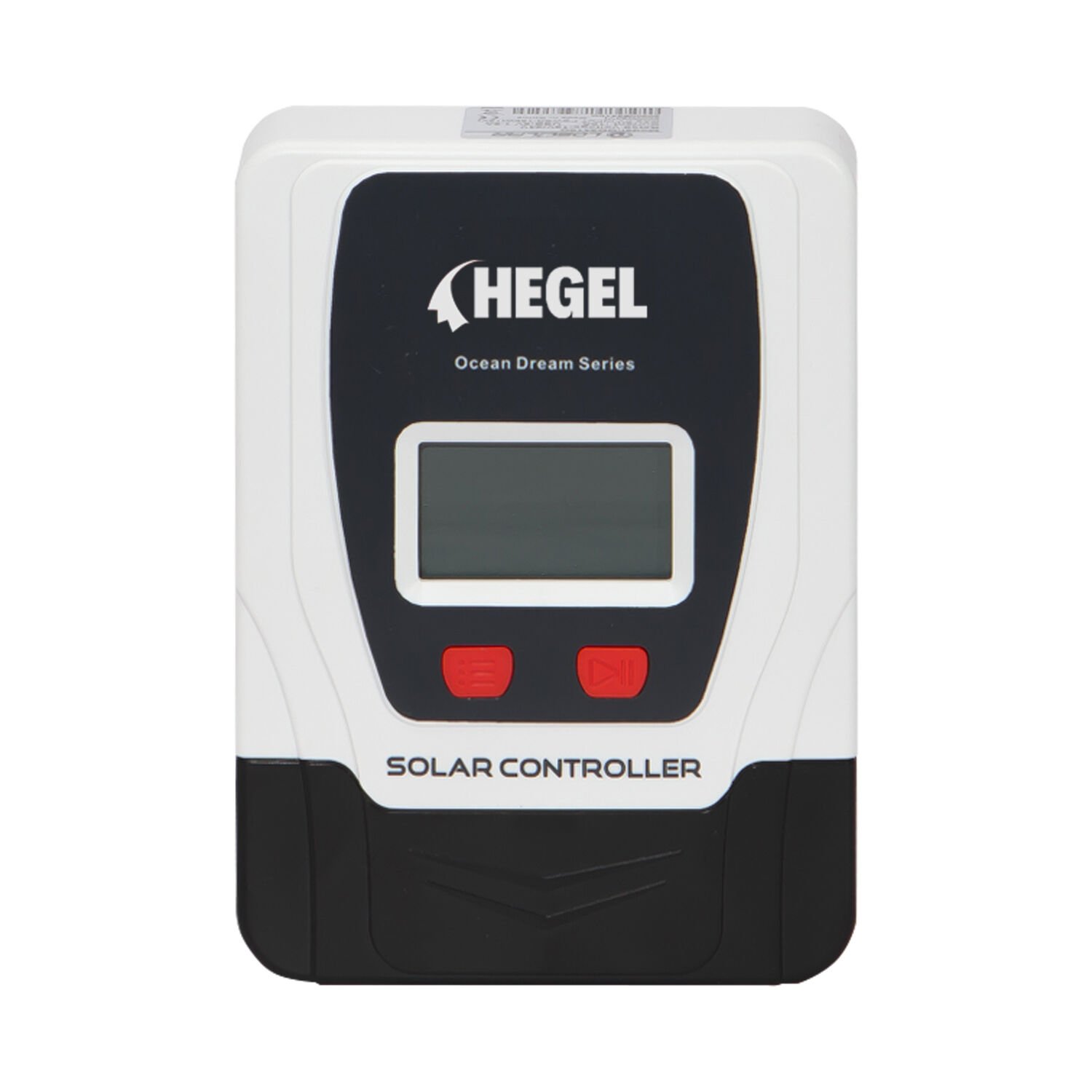

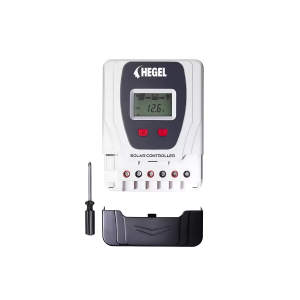

20A PWM ŞARJ KONTROL CİHAZI

 Yüksek Voltaj girişi sayesinde verimli kablolama sağlar ve Tam Sinüs çıkışı ile şebeke kalitesinde temiz elektrik üretir. Ayrıca Akıllı özellikleri sayesinde uzaktan izlenir ve programlanabilir.

Temel Kapasite ve Voltaj Bilgileri

Model: TD2207 (MPPT Serisi)

• Sistem Voltajı: 12V / 24V DC (Otomatik tanıma)
• Nominal Şarj Akımı: 20A
• Nominal Deşarj Akımı: 20A
• Akü Voltaj Aralığı: 8V – 32V
• Öz Tüketim (Kendi Harcaması): <28mA (12V sistemde) / ≤19mA (24V sistemde)

Güneş Paneli (PV) Giriş Detayları

• Maks. PV Açık Devre Gerilimi: 75V (Bazı versiyonlarda 100V'a kadar çıkabilir)
• MPPT Voltaj Aralığı: (Akü voltajı + 2V) ~ 65V
• Nominal Şarj Gücü (Maks. Panel Gücü):
• 12V sistemde: 260W
• 24V sistemde: 520W

Verimlilik ve Akü Yönetimi

• MPPT İzleme Doğruluğu: ≥99.5%
• Dönüşüm Verimliliği: Maksimum ≈98.5%
• Akü Tipi Desteği: 3 kademeli şarj modu; Kuru (Varsayılan), Jel, Sulu, LiFePO4, Li(NiCoMn)O2 ve Kullanıcı tanımlı.
• Takviye (Boost) Voltajı: 14.4V (14V...17V arasında ayarlanabilir).
• Tampon (Float) Voltajı: 13.8V (13V...15V arasında ayarlanabilir).
• Sıcaklık Kompanzasyon Katsayısı: −4mV/∘C/2V

Koruma ve Teknik Özellikler

• Koruma Fonksiyonları: Ters bağlantı, Aşırı şarj, Aşırı deşarj, Aşırı gerilim, Aşırı yük ve Kısa devreye karşı tam dijital koruma.
• Düşük Voltaj Kesme (LVD): 11.0V (9V...12V arasında ayarlanabilir).
• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V...13.5V arasında ayarlanabilir). (Not: Tüm voltaj değerleri 12V sistem için temeldir; 24V sistem için ×2 katlanır.)
• Deşarj Devresi Voltaj Düşüşü: ≤0.12V
• Ebat (ExBxY): 195 x 123 x 46 mm
